GTB型封闭式滚动直线导套副
发表时间：2011-6-8  文字 〖 大 中 小 〗  阅读次数：21733   [关闭窗口]

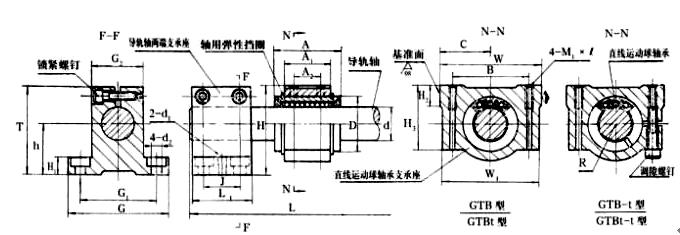

GTB型封闭式滚动直线导套副
通 用 系 列
规格型号
外形尺寸（单位：mm）
额定动载荷C(N)
额定静载荷C0(N)
D(js6)
d1
d2
D(h5)
h
C
G
G1
G2
L≤
L1
T
H1
H
H3
H2
A
A1 (-0.2)
A2
J
W
W1
B
R
M1×l
GTB13
13
5
5.8
23
20
25
45
32
20
500
32
38
10
40
28
9
32
20.5
11
18
50
48
36
18
M5×12
260
480
GTB16
16
5
5.8
28
24
28
50
36
24
650
32
46
10
48
34
10
37
23.8
13
18
56
54
42
22
M5×12
420
720
GTB20
20
6
7
32
27
30
60
45
30
800
38
50
12
53
38
12
42
27.8
16
22
60
58
45
24
M6×14
550
920
GTB25
25
6
7
40
33
35.5
67
50
36
1000
38
60
12
63
42
14
59
37.4
24
22
71
68
56
28
M6×14
870
1560
GTB30
30
6
7
45
37
40
75
56
42
1500
38
67
12
71
50
16
64
41
26
22
80
77
63
32
M8×16
1270
2150
GTB35
35
8
9
52
42
45
85
67
50
1800
48
75
16
80
56
18
70
45.5
28
28
90
87
71
36
M8×16
1670
3040
GTB38
38
8
9
57
48
50
90
71
54
2000
48
85
16
90
63
20
76
54.5
40
28
100
96
80
40
M8×18
2050
3520
GTB40
40
8
9
60
48
50
90
71
54
2000
48
85
16
90
63
20
80
56.4
40
28
100
96
80
40
M8×18
2050
3520
GTB50
50
8
11
80
57
62.5
110
85
65
2500
52
105
20
110
75
25
100
69
50
30
125
121
100
50
M12×22
4010
6950
GTB60
60
8
11
90
65
70
125
100
80
3000
52
120
20
125
85
28
110
79
56
30
140
135
110
56
M12×22
4800
8030
GTB80
80
8
13.5
120
80
90
160
130
105
3500
60
150
25
160
110
25
140
99.4
75
34
180
175
150
70
M12×25
8820
14210
注：(1)GTB-t型所列尺寸，参数与GTB型相同；
　　(2)4-d2孔配用内六角螺钉紧固；
　　(3)额定动载荷和额定静载荷应为正压力。



特 殊 系 列
规格型号
外形尺寸（单位：mm）
额定动载荷C(N)
额定静载荷C0(N)
d(js6)
D(h6)
A
A1 (-0.2)
A2
GTBt12
12
22
32
20.4
11
250
480
GTBt16
16
26
36
22.4
12
280
500
GTBt20
20
32
45
28.3
16
550
970
GTBt25
25
40
58
40.5
26
870
1560
GTBt30
30
47
68
48.5
32
1270
2150
GTBt40
40
62
80
56.5
40
2050
3520
GTBt50
50
75
100
72.5
53
4010
6950
GTBt60
60
90
125
95.5
71
5190
8910
GTBt80
80
120
165
125.5
100
8820
14120
注：(1)本系列外型尺寸除所列尺寸外，其它尺寸系列与通用系列对应规格所列尺寸相同；
　　(2)GTBt12的其余尺寸对应于GTB13；
　　(3)GTBt-t型所列尺寸，参数与GTBt型相同。
